MULTILAYER CHIP CERAMIC CAPACITOR
How to order
Multilayer chip ceramic capacitor Y5V(F)/ Z5U(E)(CLASS II)
Multilayer chip ceramic capacitor NPO(COG)(CLASS I)
Multilayer chip ceramic capacitor X7R(B)(CLASS II)
Packaging
  HOW  TO  ORDER

CC41


Class I/II
dielectric
for chip








¡¡

¡¡

0805


Size code
 inches
0402 0.04x0.02
0603 0.06x0.03
0805 0.08x0.05
1206 0.12x0.06
1210 0.12x0.10
1812 0.18x0.12
2225 0.22x0.25
3035 0.30x0.35


CG


Dielectric

CG COG
B X7R
F Y5V
E Z5U







103


Nominal
Capacitance
(PF)
102 10X102
103 10X103








J


Tolerance
B  ¡À 0.10PF
C  ¡À 0.25PF
D  ¡À 0.5PF
F  ¡À 1.0%
G  ¡À 2.0%
J  ¡À 5.0%
K  ¡À 10%
M  ¡À 20%





500


Rated Voltage
(v)
160 16x100
250 25x100
500 50x100
630 63x100
101 10x101
201 20x101
501 50x101
102 10x102
202 20x102



¡¡

N

Termination
S Silver
N Silver Nickel
Barrier
Tin plating








T

Packaging   Style
No
Mark		 Bulk
T Tape  &
Reel
B Bulk cartridge






GO TOP
  Multilayer  chip ceramic capacitor Y5V(F)/ Z5U(E)(CLASS II)

¡¡

SIZE
CODE		 DIMENSIONS (mm) VOLTAGE CAPACITANCE (pf)
L M T ME Y5V(F)/Z5U(E)
0402 1.0 ¡À 0.05 0.5 ¡À 0.05

0.5 ¡À 0.05

 0.1 ¡À 0.05 16V 102---104
25V 102---223
50V 102---153
0603 1.6 ¡À 0.1 0.8 ¡À 0.10 0.8 ¡À 0.1 0.3 ¡À 0.1 25V 222---224
50V 222---154
0805 2.00 ¡À 0.20 1.25 ¡À 0.20 0.7 ¡À 0.2
1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.25 25V 103---105
50V 103---684
100V 103---224
1206 3.20 ¡À 0.30 1.60 ¡À 0.20 0.7 ¡À 0.2
1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.25 25V 103---125
50V 103---105
100V .
1210 3.20 ¡À 0.30 2.50 ¡À 0.30 1.25 ¡À 0.3
1.5 ¡À 0.3		 0.75 ¡À 0.25 25V 104---155
50V 104---155
100V 104---105
1812 4.50 ¡À 0.4 3.20 ¡À 0.30 <=2.5 0.75 ¡À 0.25 25V 154---335
50V 154---225
100V 104---225
2225 5.70 ¡À 0.50 6.40 ¡À 0.50 <=2.5 0.75 ¡À 0.25 25V 684---475
50V 684---335
3035 7.60 ¡À 0.50 9.00 ¡À 0.50 <=3.0 1.00 ¡À 0.25 25V 105---106
50V 105---685

Tolerance:     M   ¡À 20%  ,      S   + 50%  -20%    ,      Z    +80%  -20%   ,      P     +100%  -0%

GO TOP
 Multilayer Chip Ceramic Capacitor NPO (COG)(CLASS I)

¡¡

SIZE
CODE
 DIMENSIONS (mm) VOLTAGE CAPACITANCE (pf)
L W T ME NPO(COG)
0402 1.0 ¡À 0.07 0.5 ¡À 0.05 0.5 ¡À 0.05 0.1 ¡À 0.05 25V 1R0---471
50V 1R0---221
0603 1.6 ¡À 0.1 0.8 ¡À 0.10 0.8 ¡À 0.1 0.3 ¡À 0.1 25V 0R5---102
50V 0R5---821
100V 0R5---561
200V 0R5---331
0805 2.00 ¡À 0.20 1.25 ¡À 0.20 0.7 ¡À 0.2
  1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.2 25V 0R5---332
50V 0R5---222
100V 0R5---102
200V 0R5---821
500V 0R5---471
1206 3.20 ¡À 0.30 1.60 ¡À 0.20 0.7 ¡À 0.2
1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.2 25V 0R5---472
50V 0R5---392
100V 0R5---152
200V 0R5---102
500V 0R5---821
1000V 0R5---471
2000V 0R5---680
1210 3.20 ¡À 0.30 2.50 ¡À 0.30 1.25 ¡À 0.3
1.5 ¡À 0.3		 0.75 ¡À 0.2 25V 561---103
50V 561---682
100V 561---472
200V 101---472
500V 101---222
1000V 101---102
2000V 101---561
1812 4.50 ¡À 0.4 3.20 ¡À 0.30 <=2.5 1.00 ¡À 0.25 25V 102---153
50V 102---103
100V 102---103
200V 102---682
500V 151---562
1000V 151---472
2000V 151---222
2225 5.70 ¡À 0.50 6.40 ¡À 0.50 <=2.5 1.00 ¡À 0.25 25V 102---473
50V 102---223
100V 102---103
200V 102---822
500V 102---562
1000V 102---332
2000V 102---222
3035 7.60 ¡À 0.50 9.00 ¡À 0.50 <=3.0 1.00 ¡À 0.25 25V 102---104
50V 102---473
100V 102---333
200V 102---223
500V 102---183
1000V 102---822
2000V 102---332
Tolerance:  B ¡À 0.10pPF      C ¡À 0.25PF        D ¡À 0.5PF    F ¡À 1.0%
                   G ¡À 2.0%           J  ¡À 5.0%          K ¡À 10%     M ¡À 20%

GO TOP
 Multilayer chip ceramic capacitor X7R(B)(CLASS II)

¡¡

SIZE CODE DIMENSION (mm) VOLTAGE CAPACITANCE (pf)
L W T ME X7R(B)
0402 1.0 ¡À 0.05 0.5 ¡À 0.05 0.5 ¡À 0.05 0.1 ¡À 0.05 16V 101---103
25V 101---472
50V 101---392
0603 1.6 ¡À 0.1 0.8 ¡À 0.10 0.8 ¡À 0.1 0.3 ¡À 0.1 25V 101---333
50V 101---223
100V 101---472
0805 2.00 ¡À 0.20 1.25 ¡À 0.20 0.7 ¡À 0.2
1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.2 25V 331---104
50V 331---104
100V 331---223
200V 221---153
500V 221---123
1206 3.20 ¡À 0.30 1.60 ¡À 0.20 0.7 ¡À 0.2
1.0 ¡À 0.2
1.25 ¡À 0.2		 0.5 ¡À 0.2 25V 102---224
50V 102---104
100V 102---683
200V 221---223
500V 221---223
1000V 221---472
1210 3.20 ¡À 0.30 2.50 ¡À 0.30 1.25 ¡À 0.3
1.5 ¡À 0.3		 0.75 ¡À 0.25 25V 102---334
50V 102---224
100V 102---104
200V 102---683
500V 221---473
1000V 221---153
2000V 181---152
1812 4.50 ¡À 0.4 3.20 ¡À 0.30 <=2.5 0.75 ¡À 0.25 25V 103---474
50V 103---334
100V 103---224
200V 682---104
500V 472---683
1000V 222---273
2000V 331---332
2225 5.70 ¡À 0.50 6.40 ¡À 0.50 <=2.5 1.00 ¡À 0.25 25V 103---105
50V 103---105
100V 103---474
200V 103---424
500V 103---394
1000V 822---104
2000V 122---103
3035 7.60 ¡À 0.50 9.00 ¡À 0.50 <=3.0 1.00 ¡À 0.25 25V 103---225
50V 103---225
100V 103---105
200V 103---125
500V 682---105
      Tolerance:     K ¡À 10%      ,    M ¡À 20%     ,     S + 50%  -20%

GO TOP
 Packaging  (Structure and Dimension  ,   Packaging Quantity)

TAPE & REEL
A B* C D* E F G
178¡À2.0 3.0 13¡À0.5 Ø32 50min 10.0¡À1.5 14.9
¡¡ ¡¡ ¡¡ ¡¡ Ø¡À1 1.5 12¡À2.0

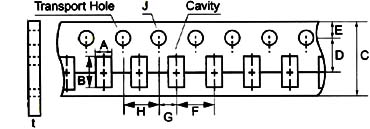

PAPER TAPE (TP)
SIZE A B
0402 0.6 ¡À 0.2 1.1 ¡À 0.2
0603 1.1 ¡À 0.2 1.9 ¡À 0.2
0805 1.45 ¡À 0.2 2.3 ¡À 0.2
1206 1.8 ¡À 0.2 3.4 ¡À 0.2

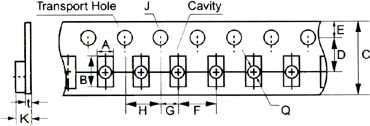

PLASTIC TAPE (TE)
SIZE A B
0402 0.5 ¡À 0.2 1.2 ¡À 0.2
0603 0.8 ¡À 0.2 2.0 ¡À 0.2
0805 1.65 ¡À 0.2 2.4 ¡À 0.2
1206 2.0 ¡À 0.2 3.6 ¡À 0.2

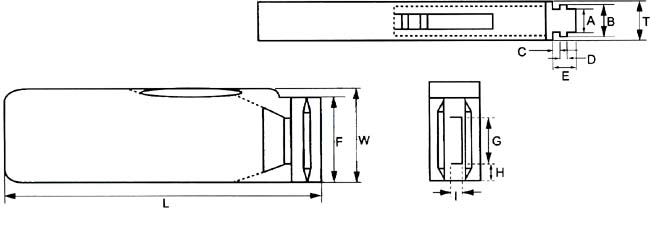

                          CARTRIDGE (BC)
Symbol A B T C D E
Dimension 6.8 ¡À 0.1 8.8 ¡À 0.1 12 ¡À 0.1 15 ¡À 0.1-0 2 ¡À 0-0.1 4.7 ¡À 0.1
Symbol F W G H L I
Dimension 31.5 ¡À 0.2-0 36 ¡À 0-0.2 19 ¡À 0.35 7 ¡À 0.35 110 ¡À 0.7 5 ¡À 0.35

¡¡

¡¡

PACKAGING QUANTITY
SIZE QUANTITY
TP TE BC BP
0402 10000 ¡¡ 20000 2000
0603 5000 2500 15000 2000
0805 5000 2500 10000 2000
1206 5000 1000 5000 2000
1210 ¡¡ ¡¡ ¡¡ 500
1812 ¡¡ ¡¡ ¡¡ 500
2225 ¡¡ ¡¡ ¡¡ 200
3035 ¡¡ ¡¡ ¡¡ 200
